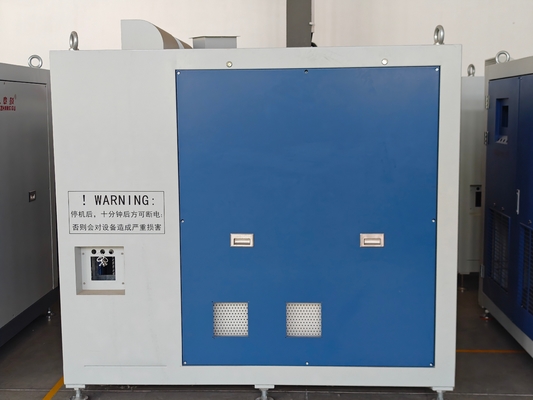

Motor de magneto permanente de alta velocidad soplador de levitación magnética impulsor de flujo ternario de pareja directa

Soplador de levitación magnética - Motor de magneto permanente de alta velocidad y impulsor de flujo ternario de alta eficiencia de acoplamiento directo

Descripción del producto

Los rodamientos magnéticos
El rotor del soplador está suspendido mediante rodamientos magnéticos activos que controlan con precisión la posición y la levitación del rotor.Estos rodamientos magnéticos utilizan bobinas electromagnéticas para generar campos magnéticos que contrarrestan el peso y las fuerzas dinámicas que actúan sobre el rotorEsto elimina la fricción mecánica y el desgaste del rodamiento, mejorando significativamente la eficiencia y la fiabilidad del sistema.

El sistema de rodamientos magnéticos incluye sensores de posición, electrónica de control,y un sistema de control en tiempo real que monitoriza y ajusta continuamente los campos magnéticos para mantener el rotor en un estado levitado estable, incluso durante el funcionamiento a gran velocidad y bajo condiciones de carga variables.

Motor con imán permanente
El soplador está impulsado por un motor de imán permanente (PM) de alta velocidad.

1. Mayor eficiencia: los motores PM pueden alcanzar eficiencias superiores al 95% debido a la falta de pérdidas del rotor.
2. Mayor densidad de potencia: Los imanes permanentes en el rotor permiten un diseño de motor más compacto con mayor par por unidad de volumen.
3. Respuesta dinámica más rápida: los motores PM pueden cambiar rápidamente la velocidad y el par sin las limitaciones del deslizamiento del motor de inducción.

El motor PM está directamente acoplado al impulsor, eliminando la necesidad de una caja de cambios o un accionamiento por cinta. Esto simplifica el diseño general del sistema y mejora la eficiencia de transmisión de potencia.

Impeller de flujo ternario
El soplador cuenta con un diseño de impulsor de flujo ternario, lo que significa que las palas del impulsor tienen una forma tridimensional que optimiza las características de flujo y presión del aire.La geometría única de la hoja crea un complejo, un patrón de flujo giratorio que reduce las pérdidas y mejora la eficiencia en comparación con los diseños convencionales de los impulsores.

Las principales ventajas del impulsor de flujo ternario incluyen:

• Aumento de la presión estática por etapa
• Eficiencia aerodinámica general más alta
• Reducción de las pérdidas de separación y recirculación del flujo
• Mejora de las características de ruido y vibración

Características de rendimiento

Ahorro energético y alta eficiencia
El motor de magneto permanente de alta velocidad y el impulsor de flujo ternario de alta eficiencia están directamente acoplados.
Más del 30% de ahorro de energía que el ventilador Roots tradicional.
Más del 20% de ahorro energético que el soplador centrífugo de varias etapas.
Más del 10% de ahorro energético que el soplador centrífugo de alta velocidad de una sola etapa.

Bajo ruido
Adoptar tecnología de autoequilibrio, la cantidad de vibración del rodamiento de levitación magnética es un orden de magnitud menor que el del rodamiento tradicional y sin fricción.Al mismo tiempo para tomar el diseño de amortiguación activa, funcionamiento estable, vibración del cuerpo es muy pequeña, ruido del ventilador a 80 dB (A) o más.

Sin mantenimiento

Diseño integrado, estructura de montaje de deslizamiento, fácil instalación, una llave de arranque y parada.

Control inteligente

Adoptando PLC + GPRS / 3G / 4G, puede monitorear el estado de funcionamiento del ventilador en tiempo real y realizar la regulación inteligente del volumen de viento, la presión del viento, la velocidad de rotación, etc.así como el control del modo manualEn caso de fallo, también se puede reparar y depurar de forma remota.

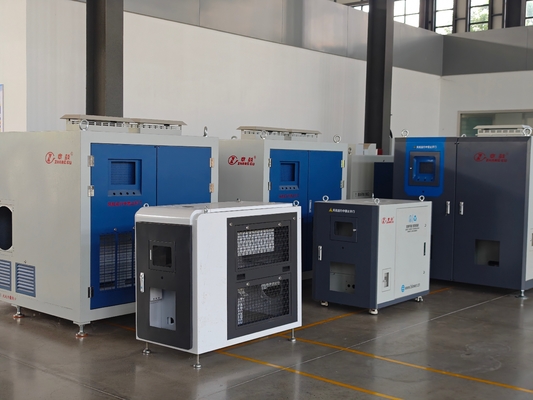

Selección de la serie de sopladores de levitación magnética

Cuando las condiciones de uso del soplador y la tabla anterior no coincidan, la necesidad de una conversión del rendimiento,nuestra empresa puede ser diseño no estándar de acuerdo con los requisitos del usuario para satisfacer las necesidades específicas de los usuarios de diversas condiciones de trabajo.

tecnología central

Tecnología central con derechos de propiedad intelectual independientes - Diseño y tecnología de control de rodamientos magnéticos

Con derechos de propiedad intelectual independientes de 5 grados de libertad, la tecnología de soporte de levitación magnética puede garantizar que cuando el equipo esté energizado,el sistema del rotor puede levitarse por fuerza electromagnéticaEl controlador garantiza más de 10.000 veces de adquisición de señal por segundo y da señales de corrección en tiempo real sincronizadas para garantizar la levitación estable del rotor de alta velocidad.

Con redundante sistema de suministro de energía y rodamientos de protección para lograr protección múltiple, no causará ningún daño debido a la interrupción repentina de la energía o apagón por error.

con una capacidad de transmisión superior a 50 W
