Resumen del producto

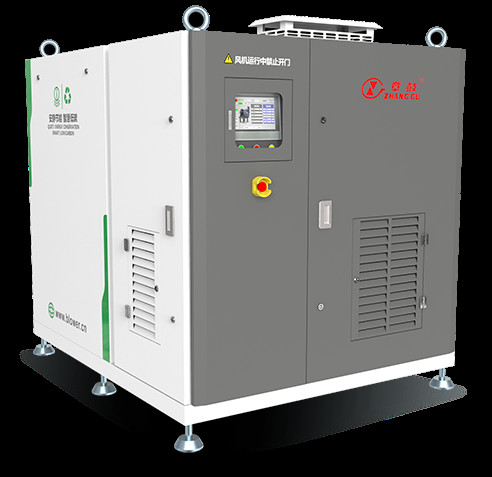

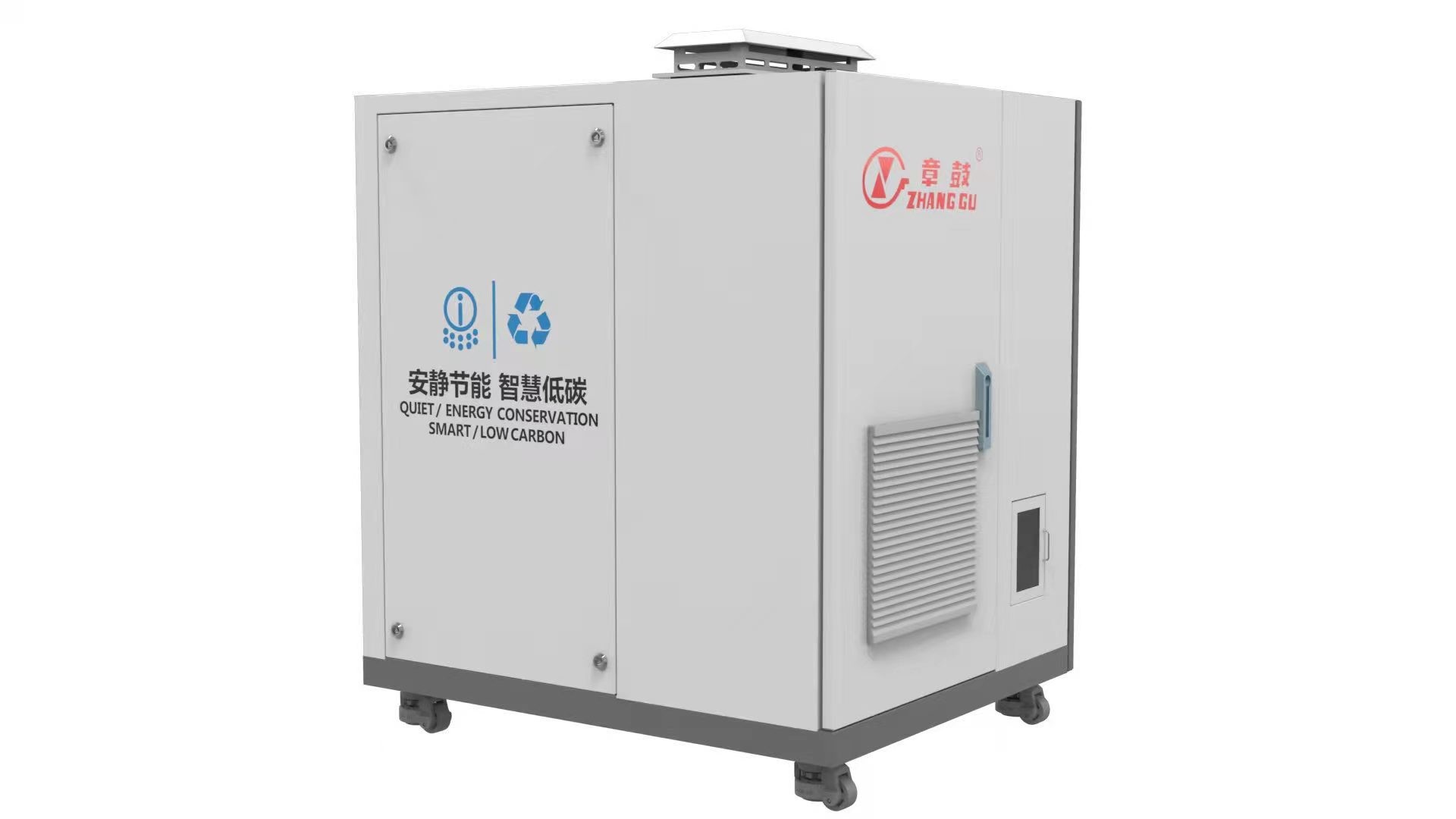

Diseñados con una arquitectura flexible y modular, estos sopladores de suspensión de aire se pueden configurar y escalar fácilmente para satisfacer los requisitos precisos de flujo de aire de cualquier proceso o sistema industrial.Aprovechando una plataforma estandarizada de componentes intercambiables, los usuarios pueden personalizar la capacidad del soplador, la presión y las dimensiones de montaje para integrarse perfectamente con sus necesidades únicas de aplicación, agilizando la instalación, simplificando el mantenimiento,y garantizar un rendimiento óptimo.
Características técnicas clave
Diseño de soplador modular
Suspensión de soporte de aire eficiente
Optimización del funcionamiento del flujo de aire
Control y seguimiento integrados
Ventajas clave
El rodamiento de papel tiene contacto físico entre el rotor y el rodamiento antes de arrancar, el movimiento relativo del rotor y el rodamiento genera presión de aire al arrancar, cuando el rotor gira,la velocidad del aire alrededor del rotor puede convertirse en energía de presiónLa tecnología de rodamiento de lámina resuelve eficazmente los problemas de baja eficiencia.vida corta, y la necesidad de mantenimiento y lubricación regulares del sistema de transmisión de apoyo mecánico tradicional.
Flujo de aire (m/min):1 atm, 20°C, 65% RH, densidad = 12 kg/m3, tolerancia = +5% | |||||||||||||||
Número de modelo | Presión de salida (bares) | potencia | Peso | Calibre de salida | Dimensión (mm) | ||||||||||
0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | 1.2 | El peso | En kg | PN1,0 MPa | el anciano | ancho | altura | |
Flujo de entrada ((m3/min) | |||||||||||||||
ZGK15 | 24 | 17 | 14 | 13 | 10 | / | / | / | / | 15 | 300 | DN 150 | 1300 | 800 | 1230 |
ZGK22 | 36 | 29 | 24 | 21 | 18 | 16 | / | / | / | 22 | 310 | ||||
ZGK30 | 49 | 39 | 33 | 28 | 25 | 22 | / | / | / | 30 | 330 | ||||
ZGK37 | 62 | 48 | 41 | 35 | 31 | 28 | 25 | 22 | 19 | 37 | 350 | ||||
ZGK45 | 78 | 62 | 51 | 45 | 31 | 34 | 32 | 28 | 23 | 45 | 550 | DN200 | 1500 | 1100 | 1580 |
ZGK55 | 94 | 76 | 60 | 54 | 47 | 40 | 38 | 34 | 28 | 55 | 630 | ||||
ZGK75 | 124 | 95 | 76 | 69 | 63 | 55 | 49 | 45 | 37 | 75 | 650 | ||||
ZGK90 | 157 | 120 | 95 | 86 | 79 | 69 | 62 | 56 | 46 | 90 | 830 | DN300 | 1500 | 1100 | 1580 |
ZGK110 | 190 | 150 | 115 | 104 | 93 | 85 | 72 | 67 | 57 | 11 | 880 | ||||
ZGK132 | 221 | 170 | 136 | 122 | 108 | 99 | 86 | 79 | 67 | 132 | 930 | ||||
ZGK150 | 252 | 190 | 156 | 140 | 122 | 112 | 9 | 90 | 77 | 150 | 1450 | DN300 | 1800 | 1500 | 2080 |
ZGK185 | 314 | 230 | 190 | 171 | 155 | 136 | 124 | 112 | 91 | 185 | 1720 | ||||
ZGK225 | 380 | 290 | 228 | 208 | 183 | 164 | 145 | 132 | 111 | 225 | 2140 | DN400 | 2300 | 1700 | 2140 |
ZGK300 | 504 | 378 | 312 | 276 | 243 | 220 | 198 | 181 | 150 | 300 | 2320 |
Cuando las condiciones atmosféricas y el medio son variados, el cálculo de conversión de rendimiento relativo
El sistema de control de las condiciones de trabajo puede ser diferente, se puede rediseñar de acuerdo con las necesidades de los usuarios para adaptarse a diferentes condiciones de trabajo.
En el caso de los ventiladores centrífugos de suspensión por aire, existen dos métodos de enfriamiento: el enfriamiento por agua de circulación automática y el enfriamiento por agua forzada.
Si usted tiene requisitos especiales sobre el modo de enfriamiento, por favor díganos de antemano.
