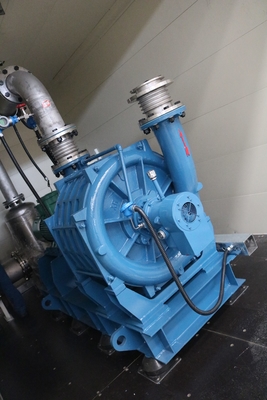

Sopladores centrífugos de alta presión de varias etapas, de alta potencia de presión para sistemas industriales y grandes de tuberías

Sopladores centrífugos de alta presión de varias etapas, de alta potencia de presión para sistemas industriales y grandes de tuberías

Descripción del producto

Sopladores centrífugos de alta presión de múltiples etapas - Potentes salidas de presión para sistemas industriales y grandes de tuberías

Características clave:

1. Función de alta presión:

   • El diseño centrífugo de varias etapas ofrece una presión de salida excepcional de hasta 100 kPa
   • Ideal para aplicaciones que requieren diferencias de presión importantes

2. Durabilidad industrial:

   • Construcción robusta con materiales pesados
   • Diseñado para soportar condiciones de funcionamiento adversas

3. Flujo de aire de gran volumen:

   • Flujo volumétrico elevado de hasta 50.000 m3/h
   • Capaces de satisfacer las necesidades de ventilación de instalaciones industriales de gran tamaño

4. Funcionamiento de eficiencia energética:

   • El diseño aerodinámico optimizado minimiza el consumo de energía
   • Reducción de los costes de explotación gracias a una eficiencia energética superior

5. Configuración versátil:

   • Disponible en configuraciones de una o varias etapas
   • Personalizable para diversas aplicaciones industriales

Características del producto

El caparazón de entrada y salida, y retum canal de soplador están totalmente adaptados a la manivela, El diseño racionalizado reduce la pérdida

El impulsor está diseñado por un plano de meridiano tridimensional y tecnología de curva compuesta, disfruta de una alta eficiencia.

El inductor de sellado de entrada del impulsor mejora la fluidez de entrada del impulsor.
La hoja de flujo de retorno del perfil puede reducir las pérdidas, obtiene una alta presión estática.

El rendimiento del soplador fue optimizado con tecnología de análisis de fluidos, la eficiencia politrópica es de hasta el 78%

Algunas sopladoras utilizan un impulsor tridimensional, que tiene una alta eficiencia y un buen rendimiento.

Después de un estricto equilibrio dinámico, el rotor tiene baja vibración, alta confiabilidad y bajo ruido general.
La estructura del soplador es avanzada y razonable. Las partes fáciles de desgaste son pocas, la instalación, el funcionamiento y el mantenimiento son convenientes.

El estator



El estator es una estructura de tipo vertical dividido, que consiste en la cámara de entrada, la carcasa intermedia y la caja de descarga, estas partes se componen de los canales de gas con tornillos.,La carcasa intermedia y la carcasa de descarga se basan en un modelo de hierro fundido y resina de alta calidad, que presentan una pequeña distorsión después de una eliminación estricta por recocido.Estator con alta precisión y alta coaxial puede asegurar el funcionamiento estable del conjunto del rotor



El rotor



El rotor está compuesto por giradores, eje principal, manga de eje, medio acoplamiento y pronto.El eje principal utiliza el acero al carbono de alta calidad, y lleva a cabo el apagado y el templado.Después del ensamblaje, el rotor se instala en el eje principal.El rotor estaba dinámicamente equilibrado para garantizar un funcionamiento estable y fiable..

Ámbito de aplicación



Es adecuado para la industria del tratamiento de aguas residuales, la industria petroquímica, la industria alimentaria y farmacéutica, la industria textil, la industria metalúrgica, la industria del cemento y los materiales de construcción,industria de la impresión y del teñido y otras industrias.





Especificación

Nota: 1, cuando las condiciones atmosféricas y el medio son diferentes, el cálculo de la conversión del rendimiento relativo será diferente.Podemos rediseñar de acuerdo con el requisito de los usuarios para adaptarse a diferentes condiciones de trabajo.
2Al transportar medio no aéreo, nuestra empresa lleva a cabo el tratamiento antiséptico correspondiente al interior de la cáscara y el impulsor, para satisfacer la demanda del cliente.
3. "son motores de alto voltaje de 6 kV, otros son motores con voltaje de 380V.

Distribución del mercado





Tenemos 42 oficinas en todo el país, además de la provincia de Taiwán, 33 provincias en las regiones administrativas del país tienen una sólida red de ventas y servicios.Podemos proveerle de pre-venta, servicio en venta y después de la venta de una manera oportuna y conveniente, entender sus necesidades, y mejorar constantemente el servicio y el sistema de calidad, mientras que la satisfacción de las necesidades personalizadas de los clientes.





Metodología de diseño aerodinámico de alto rendimiento para condiciones de servicio amplias



Al estudiar la influencia del impulsor y del flujo voluto en la eficiencia y la estabilidad de trabajo,El equipo de I + D propuso un método de control de flujo y un método de diseño de optimización neumática para mejorar el rendimiento del motor principal, lo que mejoró en gran medida la eficiencia del motor principal.



Base de fabricación y equipo



ha construido laboratorios, edificios de I + D, talleres de procesamiento, etc., con equipos de procesamiento de alta precisión de vanguardia internacional y líderes en China.
