Descripción del producto:

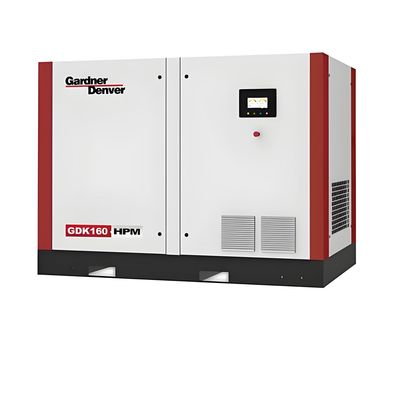

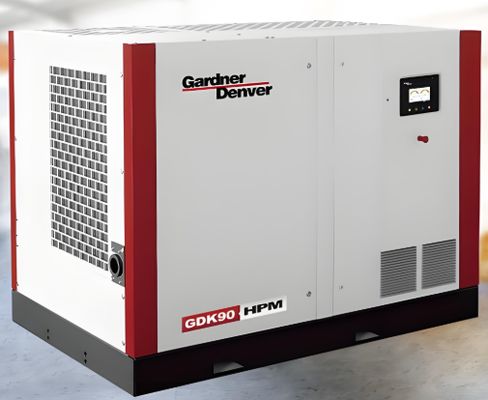

El micro compresor de aire de tornillo con aceite GDK90-160KW adopta tecnología de tornillo avanzada, combinada con un diseño de alta eficiencia y características de bajo consumo de combustible, diseñado específicamente para industrias, manufactura, construcción y otros campos que requieren fuentes de aire estables. Esta serie de productos es conocida por su alta fiabilidad, conservación de energía, protección ambiental y bajos costos de mantenimiento, y es adecuada para escenarios de aplicación de media y alta tensión.
Características principales:
Motor de frecuencia variable de imán permanente
El compresor de aire de la serie de conversión de frecuencia de imán permanente Grundendfos está equipado con un accionamiento de motor síncrono de imán permanente. En comparación con los motores de excitación eléctrica tradicionales, los motores de imán permanente, especialmente los motores de imán permanente de tierras raras, tienen una estructura simple y un funcionamiento fiable; Tamaño pequeño y peso ligero; Baja pérdida y alta eficiencia; El motor tiene ventajas significativas como formas y tamaños flexibles y diversos. Por lo tanto, su ámbito de aplicación es extremadamente amplio, cubriendo casi varios campos como la aeroespacial, la defensa nacional, la producción industrial y agrícola, y la vida diaria.
- Eficiencia energética IE5, motor súper eficiente y fiable
- Nivel de protección IP66
- Rodamientos de gran tamaño garantizan la vida útil
En comparación con los compresores de aire accionados por motores de frecuencia ordinarios, el accionamiento de motor síncrono de imán permanente tiene las siguientes ventajas:
1. Ventajas de rendimiento del motor
Una característica importante de los motores de imán permanente híbridos es su bobinado del estator desmontable, que se puede reemplazar en el sitio. En segundo lugar, sus características de tamaño pequeño y alta potencia (solo el 33% del volumen de los motores de frecuencia variable tradicionales, mientras que el flujo magnético es tres veces mayor que el de los motores de frecuencia variable tradicionales) le permiten conectarse y ser impulsado directamente por el rotor macho del anfitrión. Finalmente, su diseño único elimina el uso de piezas desgastadas y rodamientos de motor en el motor, elimina las pérdidas en el sistema de excitación del rotor y mejora la eficiencia en un 5-10%.
2. Amplio rango de modulación de frecuencia
El rotor no requiere excitación eléctrica y el rendimiento a baja velocidad del motor es bueno. Se adopta tecnología avanzada de control vectorial sin posición, y el rango de conversión de frecuencia del motor puede alcanzar el 25% -150%, mientras que la conversión de frecuencia asíncrona solo puede alcanzar el 50% -100%. Por lo tanto, los compresores accionados por motores de imán permanente pueden lograr un funcionamiento sin carga a menor velocidad y lograr un ahorro de energía sin carga.
3. Inicio/parada ilimitados
Los motores de imán permanente híbridos tienen la capacidad de arrancar/parar infinitamente para satisfacer los requisitos de gas y no causarán daños al motor como los motores tradicionales. Cuando el consumo de gas de la unidad desciende a su punto más bajo, se apagará, ahorrando el desperdicio de energía causado por la descarga de los compresores de aire tradicionales.
4.Bajo ruido
Coordinación razonable de polos de ranura, diseño de campo magnético, frecuencia de funcionamiento más amplia y menor ruido de funcionamiento.
5. Aumento del entrehierro del motor
El aumento del entrehierro del motor puede permitir que los motores HPM funcionen normalmente en entornos más hostiles, eliminando el problema de la parada.
6. Estructura compacta, pequeño volumen y peso ligero
Los rotores de imán permanente tienen un volumen pequeño y una alta densidad de potencia.
Arranque suave
- Sin corriente de arranque pico
- Eliminando por completo el consumo de energía durante la descarga y reduciendo la carga sobre los componentes eléctricos
- La corriente de arranque de frecuencia variable es solo aproximadamente 1,5 veces la corriente nominal, sin ningún impacto en la red eléctrica
Presión de salida estable
- El control de frecuencia variable mantiene la banda de presión dentro de 0,1 bar
- La presión del aire comprimido para la transmisión es estable: no es necesario configurar grandes tanques de almacenamiento de aire
- La presión no excederá el valor requerido y no se desperdiciará energía
Sin impacto de arranque
- Bajo par de arranque del motor, sin impacto en los componentes mecánicos, mayor vida útil de los rodamientos, etc.
- Solo transmite el par requerido de acuerdo con las necesidades reales, sin desperdiciar ningún exceso de energía
Anfitrión
El anfitrión es la parte central del compresor de aire de tornillo. La intención original del diseño del anfitrión es garantizar una calidad fiable, un rendimiento estable y una alta eficiencia operativa, lo que no solo reduce las desviaciones de fabricación, sino que también permite una instalación precisa del anfitrión. Y algunos otros componentes del compresor de aire brindan un soporte y control importantes para el funcionamiento fiable del anfitrión. La serie GDK90-160 adopta un anfitrión de alta eficiencia de nuevo diseño, con una mejora promedio de la eficiencia energética de más del 10%, y logra un funcionamiento fiable a largo plazo.
- La meticulosa disposición de los puntos de lubricación puede entregar eficazmente aceite lubricante a la ubicación requerida, mejorar la fiabilidad y reducir el consumo de energía
- El diseño avanzado de engranajes permite una transmisión más eficiente y fiable de la energía de conducción
- La caja de cambios integrada puede reducir la pérdida de resistencia al viento y la longitud del sistema de transmisión, haciendo que el rendimiento sea más eficiente y el mantenimiento más conveniente
- La disposición mejorada de los rodamientos ayuda a reducir la resistencia, mejorar la gestión de la energía y, por lo tanto, mejorar la fiabilidad y el rendimiento
- El sistema de transmisión sellado sin mantenimiento no requiere mantenimiento regular y puede protegerlo de daños causados por el polvo y la humedad
- Los perfiles optimizados del rotor de tornillo pueden mejorar en gran medida la eficiencia energética y el volumen de escape, al tiempo que reducen los costos de energía
- La disposición de rodamientos de baja fricción ayuda a mejorar la eficiencia energética
- La lubricación optimizada de los engranajes aumenta la fiabilidad operativa y reduce el consumo de energía al inyectar ingeniosamente aceite lubricante en el área de engrane de los engranajes
- Los canales de entrada y salida aerodinámicos reducen la caída de presión
- El proceso optimizado de inyección de combustible reduce la temperatura y mejora la eficiencia durante el proceso de compresión
Modo de transmisión
Los productos de la serie de frecuencia variable de imán permanente GDK del motor y el anfitrión adoptan un sistema de accionamiento directo coaxial, que es un diseño más eficaz, fiable y robusto. La transmisión coaxial reduce las pérdidas mecánicas de equipos como correas y engranajes. El método de conexión coaxial da como resultado una mayor eficiencia de transmisión. Manteniendo simultáneamente la coaxialidad permanente, la base de la máquina está completamente sellada para evitar impurezas en el aire y garantizar una transmisión de potencia suave.
Sistema de admisión de aire frío eficiente
Filtro de admisión
La eficiencia del filtro de admisión es tan alta como el 99,5%, con una precisión de más de 3 micras. El filtro de admisión y la válvula de admisión están conectados directamente, lo que facilita el reemplazo; La válvula de admisión integrada con la electroválvula reduce las conexiones de tuberías, minimiza los puntos de fuga, reduce la resistencia de admisión, aumenta la eficiencia de succión y mejora la eficiencia de compresión.
Filtro de aire nano recubierto eficiente con alto rendimiento de filtración, dirigido a 0,3 um, que es más de tres veces mayor que los materiales de filtro ordinarios.
Canal de admisión de aire frío independiente
GDK ha diseñado un nuevo canal de admisión de aire frío independiente, que tiene una temperatura de admisión más baja, un mayor volumen de aire, una menor caída de presión y mejora en gran medida la eficiencia del anfitrión.
Reduzca la temperatura de escape de toda la máquina, extienda la vida útil de la tubería y mejore en gran medida el rendimiento del enfriador.
Sistema de refrigeración
La serie GDK adopta una disposición independiente de enfriadores de aceite y postenfriadores. En comparación con la disposición tradicional del enfriador soldado, evita la falla del enfriador causada por la concentración de tensión térmica en la soldadura debido a los diferentes coeficientes de expansión del aceite de refrigeración y el aire comprimido, y extiende la vida útil del enfriador. Reemplazar el enfriador es más conveniente, lo que ahorra a los clientes costos de uso y mantenimiento.
- Diseño de conductos de aire independientes para la refrigeración por aceite y la refrigeración trasera: subvirtiendo el modo de diseño paralelo tradicional, instalando la refrigeración por aceite y la refrigeración trasera por separado en dos lados, eliminando fundamentalmente la influencia de la tensión térmica y la expansión térmica
- La instalación lateral, en comparación con la instalación superior, tiene una mayor eficiencia de mantenimiento posventa
- El conducto de aire es completamente independiente, lo que reduce el consumo de energía del ventilador al tiempo que garantiza que los componentes principales puedan lograr el efecto de enfriamiento deseado
- La refrigeración sincronizada de los componentes internos de la unidad a través del conducto de aire trasero no solo enfría, sino que también proporciona aislamiento acústico y reducción de ruido para toda la máquina
- Postenfriador de gran margen,<10 º C CTD (refrigerado por aire y refrigerado por agua), puede adaptarse a entornos relativamente hostiles, asegurando el funcionamiento normal de toda la máquina a una temperatura ambiente de 46 º C
CVentilador de refrigeración
- control de velocidad variable
El ventilador adopta una lógica de control de estrella delta para reducir la potencia de conversión de frecuencia. Tres ventiladores están vinculados para el control, mejorando la eficiencia energética de la unidad y asegurando el rendimiento de refrigeración
El ventilador refrigerado por aceite está instalado diagonalmente por encima del enfriador, asegurando el flujo de aire de refrigeración al tiempo que ahorra en gran medida el espacio de la unidad; El ángulo de inclinación ha sido sometido a una rigurosa simulación FEA para asegurar un mejor efecto de refrigeración
- Mantenimiento tipo extracción
El ventilador de refrigeración se puede deslizar a lo largo del riel de deslizamiento inferior para el mantenimiento, que puede ser operado fácilmente por una persona, mejorando en gran medida la eficiencia del servicio posventa del ventilador
- Ventilador de refrigeración por succión
Reduzca la temperatura de succión en la superficie del enfriador, distribuya el aire uniformemente en la superficie del enfriador y mejore la eficiencia de refrigeración y transferencia de calor; En comparación con los métodos de refrigeración por soplado, la refrigeración por succión no tiene rincones muertos y tiene un mejor efecto de refrigeración
Sistema de tuberías
- Todos los componentes de conexión en áreas clave están sellados con caras finales de junta tórica de caucho fluorado
- La posibilidad de fugas se elimina casi por completo, y la conexión se puede repetir infinitamente
- Eliminando el juego axial requerido para las conexiones selladas típicas
- resistencia química
El sello de junta tórica es una estructura de sellado más eficaz que evita fugas de aceite de acuerdo con los estándares de la Asociación Americana de Fabricantes de Automóviles. En comparación con los sellos de conexión roscados típicos, este método de sellado avanzado elimina el juego axial, es fácil de instalar y las piezas de conexión no se deformarán debido a la fijación apretada, mejorando fundamentalmente el nivel de prevención de fugas.
Toda la máquina adopta el mismo diseño de brida, lo que reduce las piezas vulnerables y facilita el mantenimiento.
Componentes de la unidad resistentes a altas temperaturas, incluidos las electroválvulas de admisión, las tuberías, los componentes electrónicos, etc., todos cumplen con el estándar de resistencia a altas temperaturas de más de 100 º C.
Sistema de separación de aceite y gas
El núcleo de separación de aceite adopta un núcleo de separación de aceite de tipo plegado + bobinado especialmente diseñado, hecho de materiales de fibra especiales multicapa y de dos etapas reforzadas. Tiene un área de separación grande, baja velocidad de flujo, excelente efecto de separación, larga vida útil y una precisión de 0,5 micras, lo que garantiza que el contenido de aceite de escape de la unidad sea inferior a 3 ppm.
Diseño innovador de núcleo de separación de aceite integrado para tuberías de retorno secundarias, eliminando la necesidad de mantenimiento separado de las tuberías de retorno secundarias, reduciendo la altura de la unidad y mejorando la eficiencia del servicio posventa.
Plataforma IoT de compresores de aire iConn
La plataforma IoT de compresores de aire iConn tiene como objetivo proporcionar a los clientes una gestión de datos en tiempo real de los sistemas de aire comprimido con tranquilidad, maximizando así la estabilidad de su unidad. Al mismo tiempo, con información y análisis de big data, ayuda a Grundfos y a los clientes a optimizar continuamente los servicios y mejorar la eficiencia de la producción.
Los componentes de la plataforma de Internet de las cosas incluyen
- Hardware: para máquinas nuevas, se puede proporcionar un controlador con una caja de datos integrada como estándar en la fábrica; Para las unidades existentes en el mercado de posventa, se pueden instalar dispositivos perimetrales para conectar y leer la información del controlador de la unidad
- Comunicación: transferir datos de los controladores y dispositivos perimetrales a la nube a través de la red 4G
- Software: incluyendo la plataforma de gestión interna de Grundfos y la plataforma cliente utilizada por los usuarios finales, ambas incluyen versiones web y aplicaciones
- Equipo de soporte técnico
Función iConn de la plataforma IoT Chinandenfu
- Informe de parámetros de funcionamiento de la unidad y función de informe
- Monitoreo de datos en tiempo real del estado de funcionamiento de la unidad, alarmas de fallas y notificaciones de eventos
- Análisis de diagnóstico de consumo de energía y fiabilidad del diagnóstico de problemas basado en análisis predictivo
Área de aplicación
- Industria manufacturera: automóviles, procesamiento mecánico, moldeo por inyección, pulverización, etc.
- Alimentos y medicamentos: embalaje, llenado, transporte neumático (con posprocesamiento requerido)
- Industria electrónica: montaje superficial SMT, fabricación de instrumentos de precisión
- Otros: Minería, construcción, textil, etc.
Funciones y especificaciones del producto
Embalaje y envío:
Embalaje del producto:
El micro compresor de aire de tornillo con aceite viene en una resistente caja de cartón con la imagen del producto y las especificaciones impresas en el exterior. En el interior, el producto está embalado de forma segura con inserciones de espuma para evitar cualquier daño durante el transporte.
Envío:
Nuestro tiempo de envío estándar es de 3 a 5 días hábiles. Para envíos urgentes, póngase en contacto con nuestro equipo de atención al cliente. Enviamos a través de transportistas de confianza como UPS, FedEx y USPS y proporcionamos un número de seguimiento para su comodidad.
Preguntas frecuentes:
P: ¿Cuál es el nombre de la marca de este producto?
R: El nombre de la marca de este producto es Aipu.
P: ¿Cuál es el número de modelo de este producto?
R: El número de modelo de este producto es Micro compresor de aire de tornillo con aceite.
P: ¿Dónde se fabrica este producto?
R: Este producto está fabricado en China.
P: ¿Este producto tiene alguna certificación?
R: Sí, este producto está certificado por ce.ul.
P: ¿Cuál es la cantidad mínima de pedido para este producto?
R: La cantidad mínima de pedido para este producto es 1 pieza.
P: ¿El precio de este producto es negociable?
R: Sí, el precio de este producto es negociable.
P: ¿Cuáles son los detalles del embalaje de este producto?
R: Los detalles del embalaje de este producto son contenedor.
P: ¿Cuánto tiempo dura el tiempo de entrega de este producto?
R: El tiempo de entrega de este producto es de 10 días.
P: ¿Cuáles son las condiciones de pago de este producto?
R: Las condiciones de pago de este producto son tt.
P: ¿Cuál es la capacidad de suministro de este producto?
R: La capacidad de suministro de este producto es de 10000 t/a
