Descripción del producto:

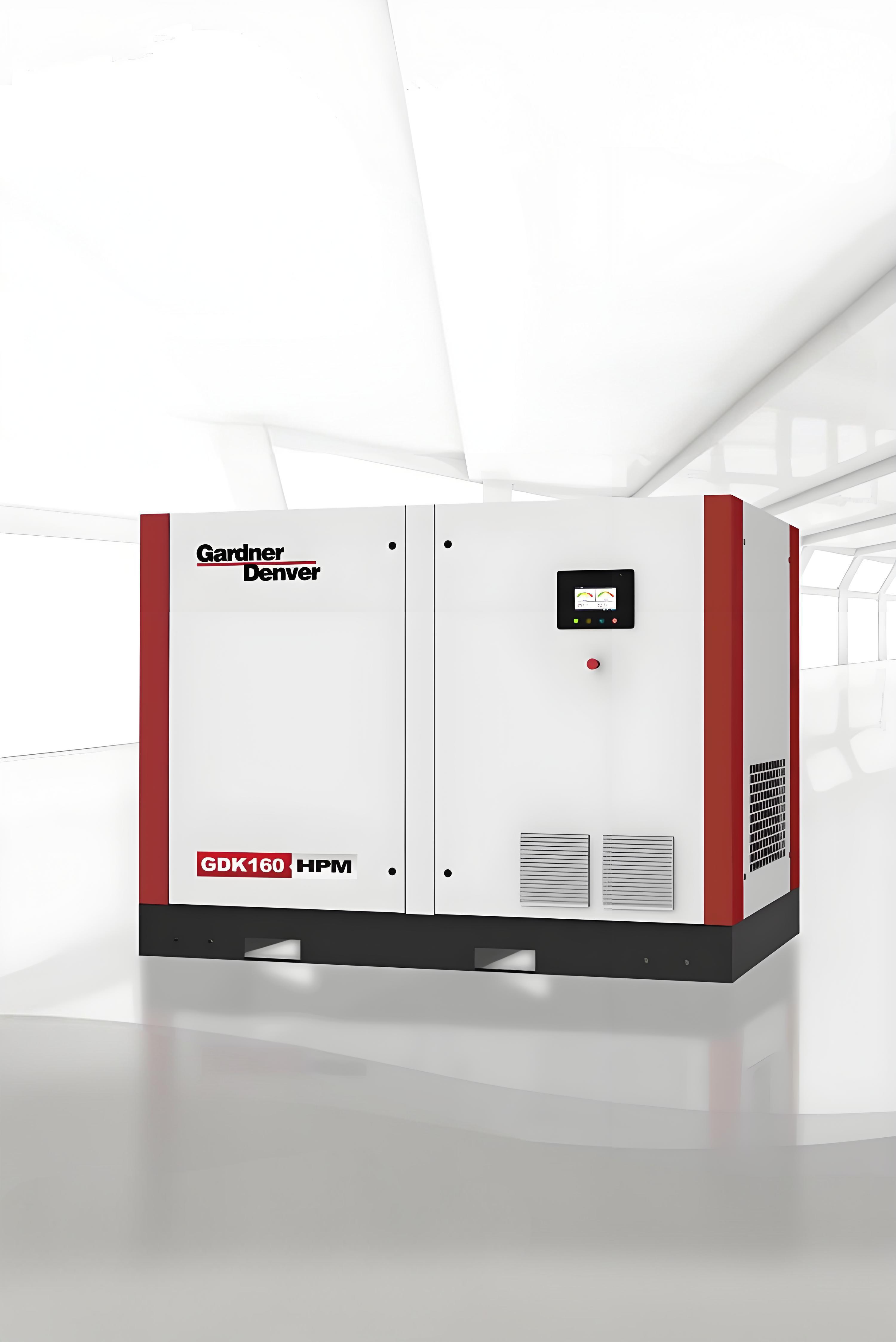

El compresor de aire de micro tornillo de aceite GDK90-160KW adopta tecnología avanzada de tornillo, combinada con un diseño de alta eficiencia y características de bajo consumo de combustible, diseñado específicamente para las industrias,ProducciónEsta serie de productos es conocida por su alta fiabilidad, conservación de energía, protección del medio ambiente y bajos costos de mantenimiento.y es adecuado para escenarios de aplicación de media y alta tensión.
Características básicas:
Motor de frecuencia variable con imán permanente
El compresor de aire de la serie Grundendfos de conversión de frecuencia con imán permanente está equipado con un motor de accionamiento síncrono con imán permanente.motores de magnetos permanentes, especialmente los motores de imanes permanentes de tierras raras, tienen una estructura simple y un funcionamiento confiable; pequeño tamaño y peso ligero; baja pérdida y alta eficiencia;El motor tiene ventajas significativas como la flexibilidad y la variedad de formas y tamañosPor lo tanto, su ámbito de aplicación es extremadamente amplio, cubriendo casi varios campos como la aeronáutica, la defensa nacional, la producción industrial y agrícola y la vida cotidiana.
- IE5 eficiencia energética, motor súper eficiente y fiable
- Nivel de protección IP66
- Los rodamientos de gran tamaño aseguran la vida útil
En comparación con los compresores de aire accionados por motores de frecuencia ordinarios, el motor de accionamiento síncrono de imán permanente tiene las siguientes ventajas:
1Ventajas en el rendimiento motor
Una característica importante de los motores híbridos de imanes permanentes es su enrollamiento del estator desmontable, que puede ser reemplazado in situ.su pequeño tamaño y sus características de alta potencia (sólo el 33% del volumen de los motores tradicionales de frecuencia variable)En el caso de los motores de frecuencia variable tradicionales, el flujo magnético es tres veces mayor que el de los motores de frecuencia variable tradicionales, lo que permite conectarlo directamente al rotor masculino del huésped e impulsarlo.su diseño único elimina el uso de piezas desgastadas y rodamientos del motor en el motor, elimina las pérdidas en el sistema de excitación del rotor y mejora la eficiencia en un 5-10%.
2.Rango amplio de modulación de frecuencia
El rotor no requiere excitación eléctrica y el rendimiento del motor a baja velocidad es bueno.y el rango de conversión de frecuencia del motor puede alcanzar el 25% -150%, mientras que la conversión de frecuencia asíncrona sólo puede alcanzar el 50% -100%.los compresores accionados por motores de imanes permanentes pueden lograr una velocidad más baja de funcionamiento sin carga y lograr un ahorro de energía sin carga.
3. Inicio/parada ilimitado
Los motores híbridos de imanes permanentes tienen la capacidad de arrancar/parar infinitamente para satisfacer los requisitos de gas y no causarán daños al motor como los motores tradicionales.Cuando el consumo de gas de la unidad cae a su punto más bajo, se cerrará, ahorrando el desperdicio de energía causado por la descarga de los compresores de aire tradicionales.
4.Bajo ruido
Coordinación razonable de los polos de ranura, diseño de campo magnético, frecuencia de funcionamiento más amplia y menor ruido de funcionamiento.
5- Aumento de la brecha de aire motor
El aumento de la brecha de aire del motor puede permitir que los motores HPM funcionen normalmente en entornos más duros, eliminando el problema del apagado.
6.Con una estructura compacta, un pequeño volumen y un peso ligero
Los rotores de imanes permanentes tienen un volumen pequeño y una alta densidad de potencia.
Empieza suavemente
- No hay corriente de arranque máxima
- Eliminar por completo el consumo de energía durante la descarga y reducir la carga de los componentes eléctricos
- La corriente de arranque de frecuencia variable es sólo alrededor de 1,5 veces la corriente nominal, sin ningún impacto en la red eléctrica
Presión de salida estable
- Control de frecuencia variable mantiene la banda de presión dentro de 0,1 bar
- La presión del aire comprimido para la transmisión es estable - no hay necesidad de configurar grandes tanques de almacenamiento de aire
- La presión no excederá el valor requerido y la energía no se desperdiciará
No hay impacto de arranque
- Bajo par de arranque del motor, sin impacto en los componentes mecánicos, mayor duración de los rodamientos, etc.
- Solo transmite el par requerido de acuerdo con las necesidades reales, sin desperdiciar ningún exceso de energía
Anfitrión
El anfitrión es la parte central del compresor de aire de tornillo. La intención original del diseño del anfitrión es garantizar una calidad confiable, un rendimiento estable y una alta eficiencia operativa,que no sólo reduce las desviaciones de fabricación, sino que también permite la instalación precisa del hostLa serie GDK90-160 adopta un nuevo diseño de alta eficiencia, que permite a los compressores de aire de alta eficiencia, de alta velocidad y de alta velocidad, operar de forma fiable.con una mejora media de la eficiencia energética superior al 10%, y consigue un funcionamiento fiable a largo plazo.
- La meticulosa disposición de los puntos de lubricación permite que el aceite de lubricación llegue al lugar deseado, mejore la fiabilidad y reduzca el consumo de energía
- El diseño avanzado de los engranajes permite una transmisión más eficiente y fiable de la energía de conducción
- La caja de cambios integrada puede reducir la pérdida de resistencia al viento y la longitud del sistema de transmisión, haciendo que el rendimiento sea más eficiente y el mantenimiento más conveniente
- Una mejor disposición de los rodamientos ayuda a reducir la resistencia, mejorar la gestión de la energía y, por lo tanto, mejorar la fiabilidad y el rendimiento
- El sistema de transmisión sellado libre de mantenimiento no requiere mantenimiento regular y puede protegerlo de daños causados por el polvo y la humedad
- Los perfiles optimizados del rotor de tornillo pueden mejorar en gran medida la eficiencia energética y el volumen de escape, al tiempo que reducen los costos de energía
- La disposición de los rodamientos de baja fricción ayuda a mejorar la eficiencia energética
- La lubricación optimizada de los engranajes aumenta la fiabilidad del funcionamiento y reduce el consumo de energía mediante la ingeniosa inyección de aceite lubricante en el área de malla del engranaje
- Los canales de entrada y salida aerodinámicos reducen la caída de presión
- Proceso de inyección de combustible optimizado reduce la temperatura y mejora la eficiencia durante el proceso de compresión
Modo de transmisión
El motor y el anfitrión de los productos de la serie de conversión de frecuencia de imanes permanentes GDK adoptan un sistema de accionamiento directo coaxial, que es un diseño más efectivo, confiable y robusto.La transmisión coaxial reduce las pérdidas mecánicas de equipos como correas y engranajesEl método de conexión coaxial da como resultado una mayor eficiencia de transmisión, manteniendo al mismo tiempo la coaxialidad permanente.la base de la máquina está completamente sellada para evitar impurezas en el aire y garantizar una transmisión de energía sin problemas.
Sistema de admisión de aire frío eficiente
filtro de admisión
La eficiencia del filtro de admisión es tan alta como el 99,5%, con una precisión de más de 3 micras.La válvula de admisión integrada con la válvula de solenoide reduce las conexiones de tuberías, minimiza los puntos de fuga, reduce la resistencia de admisión, aumenta la eficiencia de succión y mejora la eficiencia de compresión.
El filtro de aire nano revestido eficiente con alto rendimiento de filtración, apuntando a 0.3um, que es más de tres veces el de los materiales de filtro ordinarios.
Canal de admisión de aire frío independiente
GDK ha diseñado recientemente un canal de admisión de aire frío independiente, que tiene una temperatura de admisión más baja, un volumen de aire más grande, una menor caída de presión y mejora enormemente la eficiencia del anfitrión.
Reducir la temperatura de escape de toda la máquina, prolongar la vida útil de la tubería y mejorar en gran medida el rendimiento del refrigerador.
Sistema de refrigeración
La serie GDK adopta una disposición independiente de enfriadores de aceite y de posenfriadores.evita el fallo del enfriador causado por la concentración de esfuerzo térmico en la costura de soldadura debido a los diferentes coeficientes de expansión del aceite de enfriamiento y el aire comprimidoLa sustitución del refrigerador es más conveniente, ahorrando a los clientes los costos de uso y mantenimiento.
- Diseño de conductos de aire independientes para el enfriamiento por aceite y el enfriamiento trasero - subvirtiendo el modo de diseño paralelo tradicional, instalando el enfriamiento por aceite y el enfriamiento trasero por separado en dos lados,eliminación fundamental de la influencia de la tensión térmica y la expansión térmica
- La instalación lateral, en comparación con la instalación superior, tiene una mayor eficiencia de mantenimiento postventa
- El conducto de aire es completamente independiente, lo que reduce el consumo de energía del ventilador al tiempo que garantiza que los componentes centrales puedan lograr el efecto de enfriamiento deseado
- El enfriamiento sincronizado de los componentes internos de la unidad a través del conducto de aire trasero no sólo enfría, sino que también proporciona aislamiento acústico y reducción del ruido para toda la máquina
- Gran margen de refrigeración posterior, <10o C CTD (refrigeración por aire y refrigeración por agua), puede adaptarse a ambientes relativamente duros, garantizando el funcionamiento normal de toda la máquina a una temperatura ambiente de 46o C
C. Lasventilador de oleaje
- Control de velocidad variable
El ventilador adopta una lógica de control delta estrella para reducir la potencia de conversión de frecuencia.
El ventilador enfriado con aceite está instalado en diagonal sobre el refrigerador, lo que garantiza el flujo de aire de enfriamiento y ahorra mucho espacio en la unidad.El ángulo de inclinación se ha sometido a una rigurosa simulación FEA para garantizar un mejor efecto de enfriamiento
- Mantenimiento del tipo de tracción
El ventilador de enfriamiento se puede deslizar a lo largo del carril de deslizamiento inferior para el mantenimiento, que puede ser fácilmente operado por una persona, mejorando en gran medida la eficiencia del servicio postventa del ventilador
- Ventilador de refrigeración por succión
Reducir la temperatura de succión en la superficie del refrigerador, distribuir el aire de manera uniforme en la superficie del refrigerador y mejorar la eficiencia de refrigeración y transferencia de calor;En comparación con los métodos de enfriamiento por soplado, el enfriamiento por succión no tiene puntos muertos y un mejor efecto de enfriamiento
Sistema de tuberías
- Todos los componentes de conexión en las áreas clave están sellados con las caras finales de los anillos O de caucho con flúor
- La posibilidad de fugas se elimina casi por completo, y la conexión se puede repetir infinitamente
- Eliminar el espacio libre axial requerido para conexiones selladas típicas
- resistencia química
El sello de anillo O es una estructura de sellado más eficaz que evita la fuga de aceite de acuerdo con los estándares de la Asociación Americana de Fabricantes de Automóviles.En comparación con los sellos de conexión roscados típicos, este método de sellado avanzado elimina el espacio libre axial, es fácil de instalar, y las partes de conexión no se deforman debido a la fijación apretada, mejorando fundamentalmente el nivel de prevención de fugas.
Toda la máquina adopta el mismo diseño de brida, reduciendo las partes vulnerables y facilitando el mantenimiento.
Los componentes de la unidad resistentes a altas temperaturas, incluidas las válvulas de solenoides de admisión, las tuberías, los componentes electrónicos, etc., cumplen todos con el estándar de resistencia a altas temperaturas superior a 100 °C.
Sistema de separación de petróleo y gas
El núcleo de separación de aceite adopta un núcleo de separación de aceite de tipo plegable+enrollador especialmente diseñado, hecho de materiales especiales de fibra reforzada de múltiples capas y dos etapas.velocidad de flujo lenta, excelente efecto de separación, larga vida útil y una precisión de 0,5 micrones, lo que garantiza que el contenido de aceite de escape de la unidad sea inferior a 3 ppm.
Diseño innovador del núcleo integrado de separación de aceite para las tuberías de retorno secundarias, eliminando la necesidad de mantenimiento separado de las tuberías de retorno secundarias, reduciendo la altura de la unidad,y mejorar la eficiencia del servicio posventa.
Plataforma IoT para compresores de aire iConn
La plataforma IoT del compresor de aire iConn tiene como objetivo proporcionar a los clientes una gestión de datos en tiempo real de los sistemas de aire comprimido con tranquilidad, maximizando así la estabilidad de su unidad.con conocimientos y análisis de big data, ayuda a Grundfos y a sus clientes a optimizar continuamente los servicios y mejorar la eficiencia de la producción.
Los componentes de la plataforma de Internet de las Cosas incluyen:
- Hardware - Para las máquinas nuevas, un controlador con una caja de datos incrustada puede proporcionarse de serie en la fábrica; para las unidades existentes en el mercado posventa,los dispositivos de borde se pueden instalar para conectar y leer la información del controlador de la unidad
- Comunicación - Transferencia de datos desde controladores y dispositivos periféricos a la nube a través de la red 4G
- Software - incluida la plataforma de gestión interna de Grundfos y la plataforma de cliente utilizada por los usuarios finales, ambas incluidas las versiones web y las aplicaciones
- Equipo de apoyo técnico
Plataforma de IoT de Chinandenfu y función iConn
- Informe de parámetros de funcionamiento de la unidad y función de información
- Monitoreo en tiempo real basado en datos del estado de funcionamiento de la unidad, alarmas de averías y notificaciones de eventos
- Análisis del diagnóstico de consumo de energía y fiabilidad del diagnóstico de problemas basado en el análisis predictivo
Área de aplicación
- Industria manufacturera: automóviles, procesamiento mecánico, moldeo por inyección, pulverización, etc.
- Alimentos y medicamentos: Embalaje, llenado, transporte neumático (con posterior procesamiento requerido)
- Industria electrónica: montaje de superficie SMT, fabricación de instrumentos de precisión
- Otros: minería, construcción, textil, etc.
Funciones y especificaciones del producto
Embalaje y envío:
Embalaje del producto:
El compresor de aire Micro aceite de tornillo viene en una caja de cartón con la imagen del producto y las especificaciones impresas en el exterior.el producto está embalado de forma segura con inserciones de espuma para evitar daños durante el transporte.
Envío:
Nuestro tiempo de envío estándar es de 3-5 días hábiles. Para envíos acelerados, por favor, póngase en contacto con nuestro equipo de servicio al cliente.y USPS y proporcionar un número de seguimiento para su conveniencia.
Preguntas frecuentes:
P: ¿Cuál es la marca de este producto?
R: La marca de este producto es Aipu.
P: ¿Cuál es el número de modelo de este producto?
R: El número de modelo de este producto es Micro compressor de aire de tornillo de aceite.
P: ¿Dónde se fabrica este producto?
R: Este producto es fabricado en China.
P: ¿Tiene este producto alguna certificación?
R: Sí, este producto está certificado por el CEUL.
P: ¿Cuál es la cantidad mínima de pedido para este producto?
R: La cantidad mínima de pedido para este producto es de 1pc.
P: ¿El precio de este producto es negociable?
R: Sí, el precio de este producto es negociable.
P: ¿Cuáles son los detalles del embalaje de este producto?
R: Los detalles del embalaje de este producto son contenedores.
P: ¿Cuánto tiempo dura el plazo de entrega de este producto?
R: El plazo de entrega de este producto es de 10 días.
P: ¿Cuáles son las condiciones de pago de este producto?
R: Las condiciones de pago para este producto son tt.
P: ¿Cuál es la capacidad de suministro de este producto?
R: La capacidad de suministro de este producto es de 10000 t/año
